Mint a portál megmunkáló központok szállítója, kiváltságom volt, hogy szemtanúja vagyok annak a kritikus szerepnek, amelyet ezek a gépek játszanak a modern gyártásban. A geometriai pontosság a portál megmunkáló központ teljesítményének sarokköve, amely közvetlenül befolyásolja a megmunkált alkatrészek minőségét. Ebben a blogban belemerülem a kulcsfontosságú geometriai pontossági mutatókba, amelyek nélkülözhetetlenek ezen fejlett megmunkálási eszközök képességeinek megértéséhez és értékeléséhez.
Lineáris mozgási pontosság
A Gyrster Center Center geometriai pontosságának egyik alapvető aspektusa a lineáris mozgási pontossága. Ez magában foglalja a helymeghatározási pontosságot és az ismétlést a lineáris tengelyek mentén (általában x, y és z tengely).
Helymeghatározási pontosság
A helymeghatározási pontosság arra utal, hogy a gép azon képessége, hogy egy meghatározott helyzetbe lépjen egy adott tolerancián belül. Általában a parancsolt helyzet és a gép asztal vagy orsó tényleges helyzete közötti maximális eltérésként mérik. Például, ha a vezérlő parancsolja a táblázatot, hogy 100 mm -re mozogjon az X -tengely mentén, akkor a tényleges helyzet kissé eltérhet ettől az értéktől. A magas minőségű portál megmunkálóközpontnak nagyon kicsi a helymeghatározási hibája, gyakran néhány mikrométer tartományban. Ez a pontosság elengedhetetlen annak biztosítása érdekében, hogy a megmunkált alkatrészek dimenziósan helyesek legyenek. Az olyan iparágakban, mint a repülőgépipar és az autóipar, ahol szoros toleranciákra van szükség, még egy kis pozicionálási hiba is olyan alkatrészekhez vezethet, amelyek nem illeszkednek megfelelően, vagy nem felelnek meg a teljesítmény -előírásoknak.
Megismételhetőség
Az ismétlődés az a képesség, hogy a gép képes -e többször is visszatérni ugyanabba a helyzetbe, nagymértékű konzisztenciával. Ezt a tényleges pozíciók maximális variációjaként mérik, amikor a gépet megparancsolják, hogy többször ugyanabba a helyzetbe kerüljön. A jó megismételhetőség elengedhetetlen a tömegtermeléshez, mivel biztosítja, hogy a tétel minden részét azonos dimenziókkal megmunkálják. Például a motor alkatrészeinek előállításában, ha a portál megmunkálási központnak gyenge megismételhetősége van, akkor mindegyik résznek kissé eltérő méretei lehetnek, ami befolyásolhatja a motor általános teljesítményét és megbízhatóságát.
Egyenesség
Az egyenesség egy másik létfontosságú geometriai pontossági mutató. Ez a lineáris mozgás egyenességére utal minden tengely mentén. Két fő típusa van, amelyeket általában mértek: a függőleges egyenes és a vízszintes egyenes.
Függőleges egyenesség
A függőleges egyenesség méri, hogy a gép hogyan mozog függőleges irányban (általában a z -tengely mentén). A tökéletesen egyenes függőleges útvonaltól való eltérés olyan részeket eredményezhet, amelyek kúpos vagy nem merőlegesek a munkafelületre. Például, ha egy lapos felületet egy munkadarabon megmunkál, ha a Z -tengelynek rossz függőleges egyenessége van, akkor a megmunkált felület nem igazán lapos, ami problémákat okozhat a későbbi összeszerelési műveletek során.
Vízszintes egyenesség
A vízszintes egyenesség az X és Y tengelyek mentén a mozgás egyenességéhez kapcsolódik. A vízszintes egyenességben való eltérés a vízszintes síkban helytelen méretű alkatrészekhez vezethet. Például a precíziós formák gyártása során a gyenge vízszintes egyenesség olyan formákat eredményezhet, amelyek nem hoznak létre megfelelő alakú alkatrészeket, ami az öntött termékek hibáit eredményezheti.
Függőlegesség
A merőlegesség a portál megmunkáló központ két tengelye közötti szög mérése. Alapvető fontosságú, hogy az X, Y és Z tengelyek nagyon kicsi tolerancián belül merőlegesek egymásra. Ha a tengelyek nem merőlegesek, akkor a megmunkált alkatrészek szöghibákkal rendelkeznek. Például a téglalap alakú munkadarabok előállításában, ha az X és Y tengelyek nem merőlegesek, a munkadarab sarkai nem lesznek 90 fok, ami befolyásolhatja annak illeszkedését és funkcióját. Azokban az iparágakban, ahol az alkatrészeket pontosan össze kell szerelni, például az elektronikai gyártást, a merőleges hibák olyan alkatrészekhez vezethetnek, amelyek nem igazodnak helyesen, ami hibásan működő termékeket eredményez.
A munkaasztal lapossága
A munkaasztal lapossága fontos geometriai pontossági mutató. A munkaasztal biztosítja a munkadarab alapját a megmunkálás során. Ha a munkaasztal nem lapos, akkor a munkadarabot nem lehet stabil és szintű helyzetben tartani, ami megmunkálási hibákhoz vezethet. A nem lapos munkafolyamat egyenetlen vágási erőket okozhat a megmunkálás során, ami következetlen dimenziókkal rendelkező részeket eredményez. Ezenkívül a vágószerszámok korai kopásához is vezethet. A jó laposság biztosítása érdekében a munkaasztal általában nagy minőségű anyagokból készül, és precíziós megmunkálási és őrlési folyamatokon megy keresztül.
Orsós futás - ki
SPINDLE RUN - Out az orsó forgásának eltérése a tökéletes kör alakú útról. Az orsófutásnak két fő típusa van - kifelé: radiális futás - ki és axiális futás - ki.
Radiális futás - ki
Radiális futás - Az orsó elterjedésének a radiális irányban történő eltérése. Ez miatt a vágószerszám a megmunkálás során szabálytalan útvonalon mozoghat, ami durva felületekkel és helytelen méretekkel rendelkező részeket eredményez. Például, amikor a lyukakat fúrni, a sugárirányú futás - a lyukak kerekből kimaradhatnak, vagy nagyobb átmérőjűek lehetnek, mint a megadottnál.
Tengelyirányú futás - ki
Tengelyirányú futás - Az orsó forgásának eltérése a tengelyirányban. Ez befolyásolhatja a vágás mélységét a megmunkálás során, és olyan problémákat okozhat, mint az inkonzisztens felületi kivitel és a pontatlan lyuk mélysége. Például a fogaskerekek előállításakor a tengelyirányú futás helytelen fogakkal rendelkező fogaskerekekhez vezethet, amelyek befolyásolhatják a fogaskerék -összeillesztés simaságát és a sebességváltó rendszer általános teljesítményét.
Szögletesség
A szög pontossága fontos a portál megmunkálási központoknál, amelyek képesek szöget megmunkálási műveleteket végrehajtani, például szögben történő őrlést vagy lyukakat egy adott szögben fúrni. Arra utal, hogy a gép azon képessége, hogy az orsót vagy a munkadarabot meghatározott szögben helyezze. A jó szögpontosság elengedhetetlen az olyan alkalmazásokhoz, mint például a ferde fogaskerekek és a szögletes szerkezeti alkatrészek előállítása. A szög pontosságának bármilyen eltérése olyan alkatrészekhez vezethet, amelyek nem illeszkednek megfelelően, vagy nem felelnek meg a szükséges teljesítménykritériumoknak.
A geometriai pontosság befolyásoló tényezői
Számos tényező befolyásolhatja a portál megmunkáló központ geometriai pontosságát. A gép mechanikus alkatrészeinek, például a vezető sínek, a gömbcsavarok és a csapágyak minősége jelentős szerepet játszik. A magas minőségű alkatrészek nagyobb valószínűséggel biztosítják a pontos és stabil mozgást. A gép vezérlőrendszerének szintén jelentős hatása van. A kifinomult vezérlőrendszer kompenzálhatja a geometriai hibákat és biztosíthatja a pontosabb mozgást. Ezenkívül a környezeti tényezők, például a hőmérséklet és a páratartalom befolyásolhatják a geometriai pontosságot. A hőmérsékleti változások miatt a gép alkatrészei kibővülhetnek vagy összehúzódhatnak, ami méretváltozásokhoz és mozgásban lévő hibákhoz vezethet. Ezért gyakran szükségük van a portál megmunkálási központok ellenőrzött környezetben történő működtetésére geometriai pontosságuk fenntartása érdekében.
A geometriai pontosság fontossága a különböző iparágakban
A geometriai pontosság fontossága a különböző iparágakonként eltérő. A repülőgépiparban, ahol a biztonság és a teljesítmény rendkívül fontos, rendkívül magas geometriai pontossággal rendelkező portál megmunkálási központokra van szükség. A repülőgépekben használt alkatrészeket, például a turbinapengéket és a szerkezeti alkatrészeket, nagyon szoros tűréscelásokkal kell megmunkálni a megfelelő működés és biztonság biztosítása érdekében. Az orvostechnikai eszközök iparában a pontosság szintén döntő jelentőségű. Az orvosi implantátumokat például nagy pontossággal kell megmunkálni, hogy biztosítsák az emberi testhez való megfelelő illeszkedést és kompatibilitást. A fogyasztói elektronikai iparban, ahol a miniatürizáció tendencia, a portál megmunkálási központokat kis és pontos alkatrészek előállítására használják, és a geometriai pontosság elengedhetetlen ezen eszközök funkcionalitásának és megbízhatóságának biztosításához.

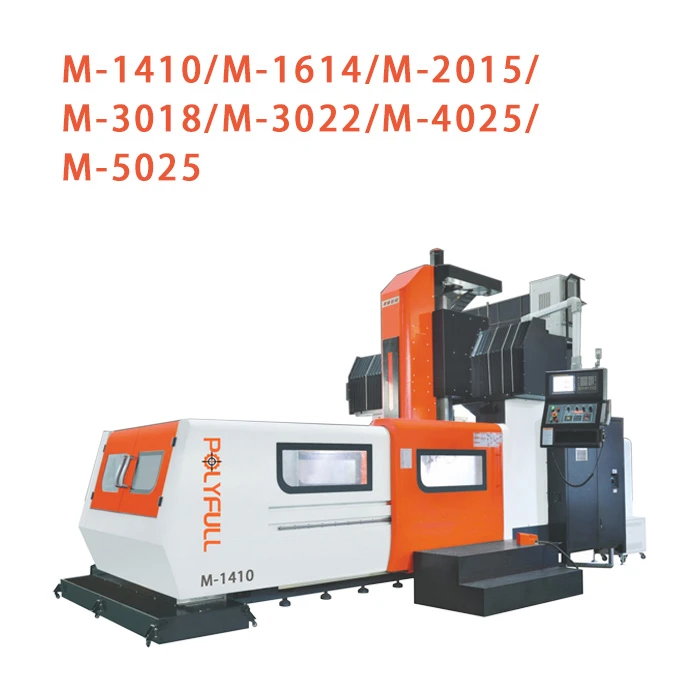

A portál megmunkáló központok szállítójaként megértjük ezen geometriai pontossági mutatók fontosságát. A miénkPortál profilfeldolgozó központ,Portál típusú megmunkáló központ, ésNagy merevség kemény sín portál megmunkáló központmegtervezték és gyártják, a legmagasabb geometriai pontossággal szem előtt tartva. Fejlett gyártási folyamatokat és magas minőségű anyagokat használunk annak biztosítása érdekében, hogy gépeink megfeleljenek a különféle iparágak igényes követelményeinek.
Ha egy portál megmunkáló központ piacán van, és kiváló geometriai pontosságú gépet keres, felkérjük Önt, hogy vegye fel velünk a kapcsolatot egy részletes megbeszélésre. Szakértői csoportunk további információkat nyújthat Önnek termékeinkről, és segíthet kiválasztani a megfelelő portál megmunkálási központot az Ön egyedi igényeihez.
Referenciák
- Smith, J. (2018). Precíziós megmunkálási technológia. Kiadó: ABC Press.
- Johnson, R. (2020). Geometriai pontosság a gyártásban. Journal of Manufacturing Science, 25 (3), 123 - 135.
- Brown, A. (2019). Előrelépések a portál megmunkálási központ kialakításában. A Nemzetközi Gyártási Konferencia folyóiratai, 45–52.
